PV切断スイッチ：太陽系の「安全保護者」 - 完全なガイド

I. PV切断スイッチの定義と関数

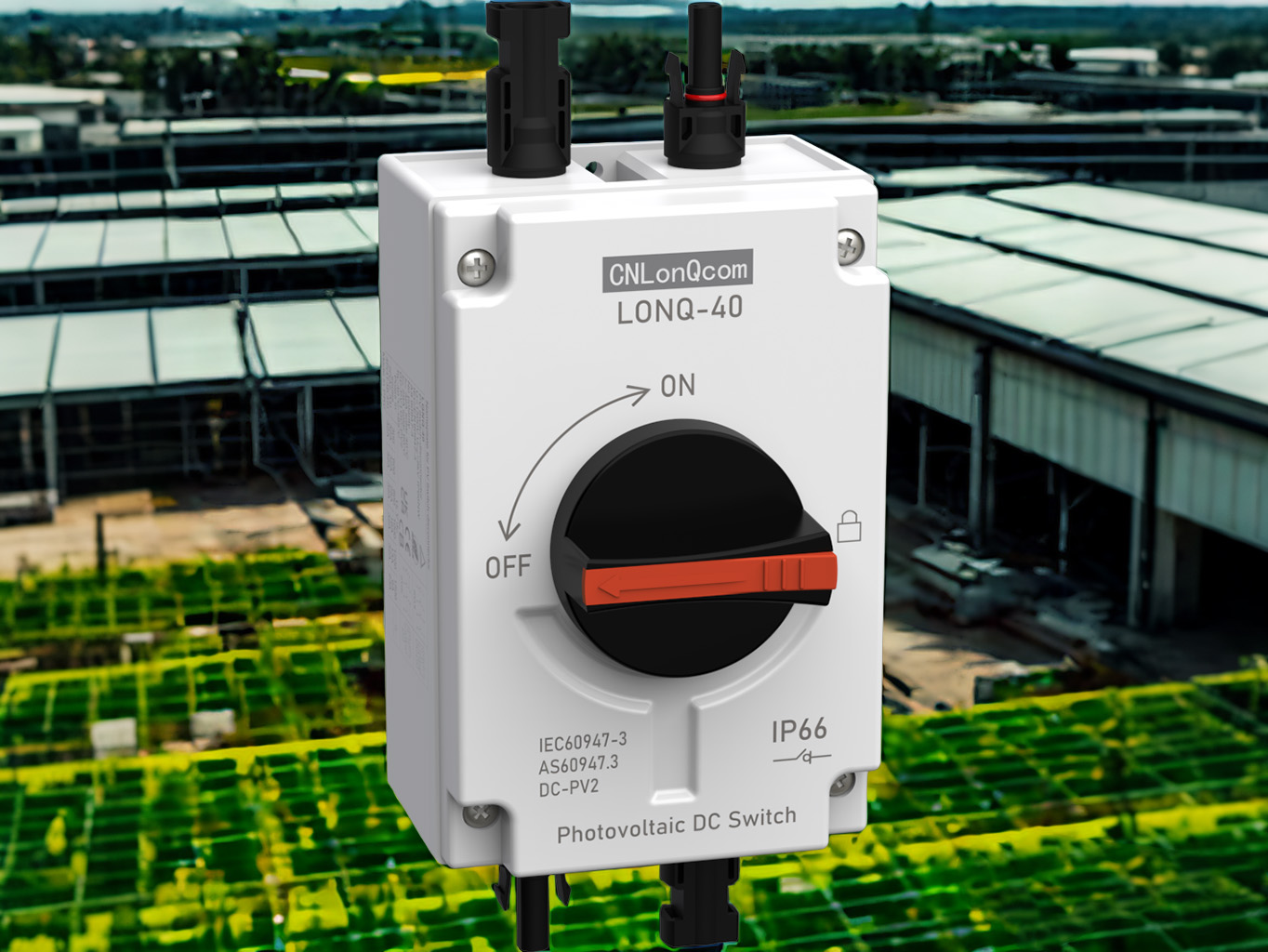

PV切断スイッチは、太陽光発電システムのDC回路向けに特別に設計された安全スイッチです。     2つの主要な機能を果たします。電気分離と緊急シャットダウンは、PVシステムの「緊急ブレーキ」として機能し、メンテナンスまたは障害中の絶対的な安全性を確保します。

コア関数

物理的な分離：メンテナンス中に電流が流れないように目に見えるブレークポイントを提供します。

過負荷保護：一部のモデルはヒューズを統合して、短絡損傷を防ぎます。

システムセグメンテーション：システム全体に影響を与えることなく、個々の文字列の選択的切断を可能にします。

ソーラーシステムが専用切断スイッチを使用する必要があるのはなぜですか？

standard標準ACスイッチは、DCアーク（危険！）を確実に中断できません。

compray国際的な安全基準に準拠しています（例：NEC 690.17）。

reverse逆電流が損傷するのを防ぎます。

ii。     PV切断スイッチのコアロール

1。安全分離（主な目的）

メンテナンスの安全性：インバーターまたは配線のサービス時には、明確な物理的ブレークポイントを提供します。

緊急シャットダウン：火災、稲妻などの場合、高DC電圧をすぐに遮断します。

逆電流保護：夜間にインバーターがパネルに電力を供給するのを防ぎます。

2。オーバーロード保護（強化された機能）

保護タイプの実装効果

短絡保護ビルトインDCヒューズは、障害電流を中断します（最大1000VDC/20ka）。

過電流保護熱磁気トリップメカニズムは、ケーブルの過熱/火災を防ぎます。

ARC障害保護迅速な設計（<3ms）は、UL1699B ARC障害標準に準拠しています。

3。システム管理

文字列固有のコントロール：大規模な植物はセクションを管理できます（たとえば、10文字列あたり1スイッチ）。

ステータスの可視性：メカニカルインジケーターウィンドウ（LEDライト付き）は、オン/オフ状態を示しています。

iii。     PV切断スイッチのタイプと選択

1。構造別

機能アプリケーションを入力します

手動ハンドルタイプの機械的ハンドル +可視ブレークポイント、低コスト。    住宅/小企業システム。

ロードブレークタイプは、ロード電流を中断する可能性があります（アークシュートが必要です）。    中規模のPVアレイ。

ヒューズコンビネーションタイプ統合DCヒューズ、二重目的設計。    高い短絡電流シナリオ。

2。電圧定格

600VDCクラス：住宅システム（中国/ヨーロッパ）の標準。

1000VDCクラス：大規模なソーラーファーム（米国NEC要件）。

1500VDCクラス：次世代超高電圧システム（費用効率）。

IV。 PV切断スイッチを選択する方法は？

1.認定を確認します

北米：UL 98B、NEC 690.17。

ヨーロッパ：IEC 60947-3、VDE 0660。

2。キーパラメーター

定格電圧≥システム最大電圧（20％マージン）。

予想される短絡電流の破壊容量≥。

保護評価：屋外での使用のためのIP65+。

V.インストールおよびメンテナンスのヒント

1。インストール場所

必須：インバーターDC入力（NEC要件）の1メートル以内。

推奨：コンビナーボックス出力で。

2。メンテナンス

6か月ごとに連絡先の酸化を確認してください。

毎年破壊速度をテストします。

雷雨の季節の前に接地抵抗を検査します。

結論：最初に、隔離が重要です！

小規模ですが、PV切断スイッチは、個人の安全のための最後の防衛線です。     1500VシステムとスマートPVの上昇により、次世代のスイッチは、より高い電圧、より速い破壊、およびIoT統合に向かって進化しています。
