サーキットブレーカーとサージプロテクター：太陽光発電システムの安全保護者

導入

太陽光発電システムでは、ソーラーパネルやインバーターなどの「星機器」とは別に、システムの安全性 - サーキットブレーカーとサージプロテクター（SPD）を静かに保護する2つの「名も伸びるヒーロー」がいます。それらは、電力システムの「ヒューズ」と「稲妻」のようなものであり、電気断層や稲妻のストライキから太陽光発電システム全体を常に保護しています。この記事では、太陽光発電システムにおけるこれら2つの主要な保護デバイスの重要な役割を説明します。

I.回路ブレーカー：太陽系システムの「安全スイッチ」

回路ブレーカーの機能

回路ブレーカーは、太陽光発電システムで最も重要な過電流保護装置であり、主に3つの重要なタスクを引き受けます。

過負荷保護：電流が設計値を超えたときに回路を自動的に遮断する

短絡保護：短絡障害が発生した場合にすぐに切断

手動切断：システムメンテナンスのための安全な切断ポイントを提供します

2。太陽光発電専用のサーキットブレーカーの特別な要件

通常のAC回路ブレーカーとは異なり、太陽光発電DC回路ブレーカーには特別な設計が必要です。

DCアーク消滅能力：DCアークは消火するのがより困難であり、より強力なアーク消滅チャンバー設計を必要とします

高電圧レベル：太陽光発電システムの動作電圧は1000Vを超えることができます

気象抵抗：屋外の設置には、防塵性と防水性（少なくともIP65グレード）が必要です

3.典型的なアプリケーションの場所

バッテリーパネルシリーズ出力端子

インバーターのDC入力端子

コミュニケーションとネットワーク

ii。サージプロテクター：「電気サージ」に対する防御線

太陽光発電システムが直面するサージの脅威

太陽光発電システムは、分布エリアが大きく露出しているため、特に次のように脆弱です。

直接稲妻ストライク（低い確率ですが、非常に破壊的です）

誘導稲妻（最も一般的な脅威）

スイッチ操作の過電圧（システムによって内部的に生成）

2。サージプロテクターの作業原則

SPDは、ナノ秒以内の「電気的余水路」のようなものです。

異常な電圧を検出します

低インピーダンスパスを確立します

危険なエネルギーを地球に導きます

3。太陽光発電システムにおけるSPDの特殊性

DC SPD：DCシステム用に特別に設計する必要があります

双極保護：正と負の両方の回路を同時に保護する

連続動作電圧：太陽光発電システムの高電圧に適応する必要があります

iii。相乗的保護：1+1> 2セキュリティ効果

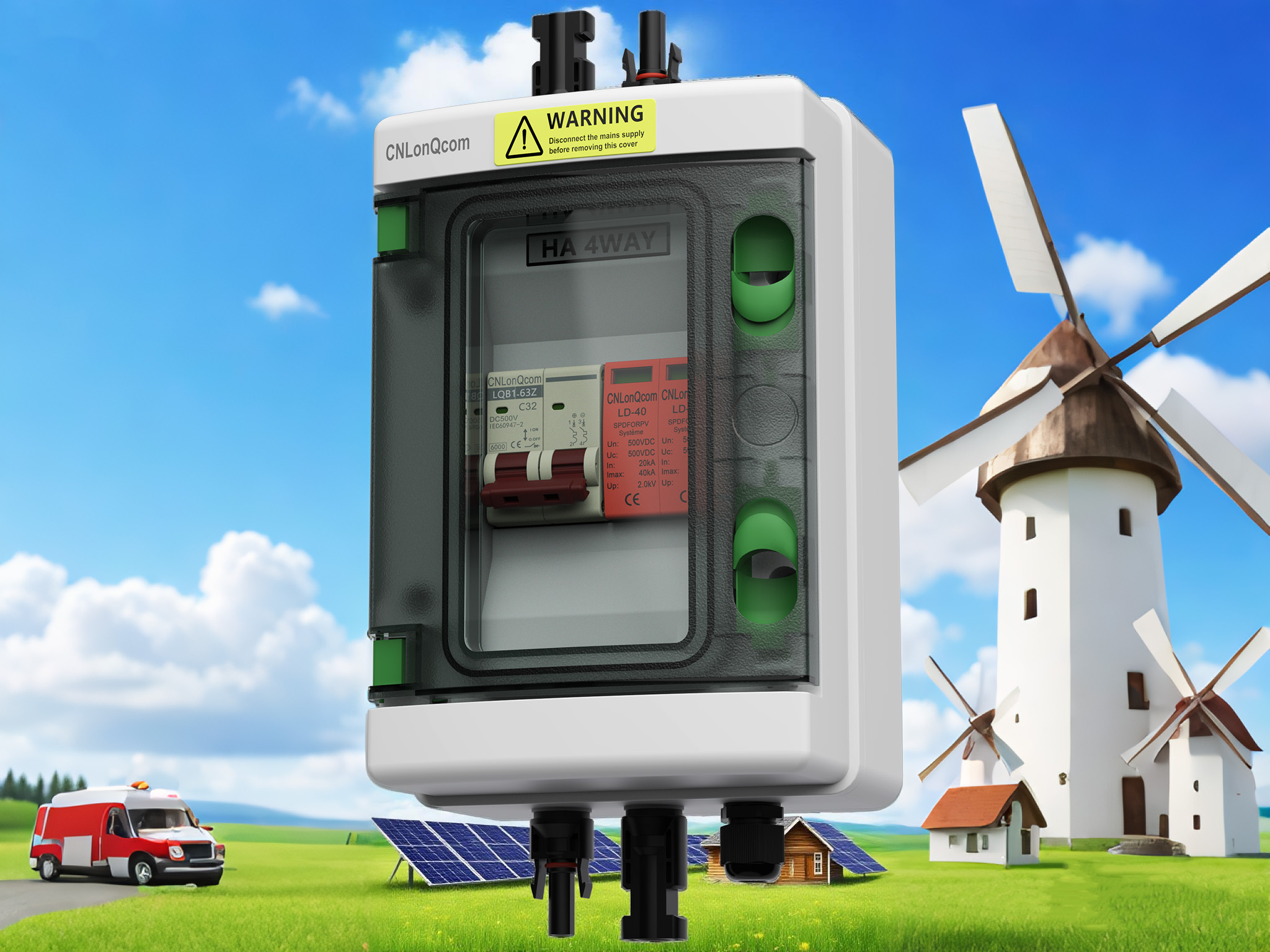

実際のシステムでは、回路ブレーカーとSPDを組み合わせて使用​​する必要があります。

階層保護システム

第1レベルの保護（着信ラインエンド）：放電増幅電流

二次保護（分布の終了）：さらに残留圧力を制限します

サーキットブレーカーとの連携：SPDが失敗したときにバックアップ保護を提供します

典型的な配線スキーム

SPDはラインに並行して接続され、シリーズ回路ブレーカーによって保護されています

IV。選択とメンテナンスのための重要なポイント

サーキットブレーカーの選択

定格電圧は、最大システム電圧以上です

破壊能力は、予想される短絡電流以上です

SPD選択

最大連続動作電圧UCは、システム電圧の1.2倍以上です

インラッシュ電流IIMP≥12.5ka（ファーストクラスの保護）

メンテナンスの提案

毎年雷雨の季節の前に確認してください

SPDステータスインジケータウィンドウに注意してください

回路ブレーカーが動作する回数を記録します

結論

太陽光発電システムでは、サーキットブレーカーとサージプロテクターは2つの適切に調整された「安全パートナー」のようなものです。サーキットブレーカーは、システム内の過電流障害を処理する責任がありますが、SPDは外部サージ攻撃から防御します。彼らの共同作業により、25年以上にわたって太陽光発電所の安全な操作が保証されます。発電所の所有者にとって、高品質の保護デバイスを選択し、定期的に維持することは、投資収益率を確保するための重要な部分です。
