モールドケースサーキットブレーカー (MCCB) について理解する: 電気回路の安全性の「守護者」

低電圧配電システムには、回路の安全を静かに守る重要なデバイスがあります。配線用遮断器(MCCB)。轟音を立てて動作する大型モーターや注目を集める精密機器とは異なり、MCCB はその強力な保護機能と幅広い適応性により、工業生産、建築電気システム、新エネルギー用途などのシーンで不可欠な「安全の守護者」となっています。今日は、このデバイスを多面的に調査して、回路の安全性をどのように保護するかの秘密を明らかにします。

I. MCCB について知る: MCCB とは何ですか、また何が違うのですか?

基本的に、MCCB は低電圧配電システムで使用される保護電気デバイスであり、回路の安全性の「守護者」として中核的な役割を果たします。構造的には、主に高強度の絶縁プラスチック筐体、導電性接点、およびトリップユニットで構成されています。絶縁されたエンクロージャは、内部コンポーネントを外部干渉から保護するだけでなく、感電の危険を効果的に防止します。

多くの人が MCCB をより一般的な小型サーキット ブレーカー (MCB) と混同しますが、この 2 つには大きな違いがあります。 MCB と比較して、MCCB はより高い定格電流 (通常は 63 A ～ 1600 A の範囲) と強力な遮断容量を備えており、高電力の電気シナリオに対応できます。たとえば、MCB は家庭用ソケットや照明回路で一般的に使用されていますが、MCCB は工場の作業場や大規模な建物の主配電回路のモーターの保護に信頼されています。

II.コア機能の公開: MCCB はどのようにして回路の安全を保護するのでしょうか?

MCCB の中核となる価値は「保護」にあり、回路障害のリスクにさまざまな側面から対抗するための 3 つの主要な機能に分類できます。

まずは過負荷保護です。回路内の電流がサーキットブレーカーの定格電流を継続的に超えると、たとえば工場内の複数の機器が同時に起動して過剰な負荷が発生した場合、電流の熱影響によりブレーカー内のバイメタルストリップが加熱して変形します。これによりトリップ機構が作動し、回路が急速に遮断されます。このプロセスは、長時間の過熱によるワイヤーの絶縁層の焼損を効果的に防ぎ、火災を根源から阻止します。

2番目は短絡保護です。短絡は回路内で最も危険な障害の 1 つです。これが発生すると、大電流の突然のサージによって機器が焼損し、さらには爆発を引き起こす可能性があります。この時点で、MCCB の電磁トリップ ユニットが機能します。大電流によって生成された強力な電磁力が鉄心を急速に引き付け、トリップ機構を駆動して回路の「緊急ブレーキ」のように数ミリ秒で回路を遮断し、故障損失を最小限に抑えます。

さらに、さまざまなアプリケーション シナリオのニーズに応じて、MCCB に追加の保護機能を装備することができます。たとえば、残留電流モジュールを追加すると、漏電保護が可能になり、感電を防ぐことができます。過電圧・不足電圧保護モジュールを搭載することで、精密機器を電圧異常による損傷から守り、その機能の柔軟性を最大限に発揮します。

Ⅲ．重要なパラメータ: 適切なデバイスを選択するための「ハード インジケーター」

MCCB が最適な保護を提供できるようにするには、適切なパラメータを選択することが重要です。次のコア パラメータは、サーキット ブレーカーを特定の電気シナリオに適応できるかどうかを直接決定します。

定格電流 (In) は基本的なパラメータであり、サーキット ブレーカーが連続的に流すことができる最大電流を指します。負荷電力に応じて正確に一致させる必要があります。たとえば、太陽光発電 (PV) システムでは、MCCB の定格電流は PV アレイの出力電流に基づいて選択する必要があります。(頻繁なトリップを避けるために) 小さすぎても、(保護目的の喪失を防ぐために) 大きすぎてもいけません。

遮断容量 (Icu/Ics) は障害処理能力に関連しており、回路ブレーカーが安全に遮断できる最大障害電流を指します。 MCCB を選択する場合は、配電系統の計算された短絡電流値を考慮する必要があります。遮断容量が不十分な場合、短絡故障時にサーキットブレーカーが効果的に回路を遮断できず、かえって重大な安全事故につながる可能性があります。

定格電圧 (Ue) は回路の電圧レベルと一致する必要があります。一般的な定格には、単相 220V と三相 380V が含まれます。電圧の不一致は、サーキットブレーカーの通常の動作に影響を与えるだけでなく、内部コンポーネントが損傷する可能性があります。

トリップ曲線は保護感度を決定します。一般的な曲線タイプ (B、C、D) はさまざまな荷重に適しています。たとえば、曲線 C は照明や一般的な電力負荷に適用できますが、突入電流に対する耐性が強い曲線 D は、モーターやコンプレッサーなどの始動電流が高い機器に適しています。

IV.幅広い用途：産業から日常生活までの「安全バリア」

MCCB は、その優れた性能により、低電圧配電のほぼすべての側面に適用されます。

産業用配電の分野では、MCCB は工場の作業場で「安全管理者」として機能し、モーター、生産ライン、大型工作機械などの高出力機器に過負荷や短絡保護を提供し、回路障害によって生産プロセスが中断されないようにします。

ショッピング モール、オフィス ビル、高層住宅などの建物の電気システムでは、MCCB は配電ボックスのメイン スイッチや床配電用の保護スイッチとしてよく使用されます。建物全体の電気的安全を守り、局所的な回路障害による大規模な停電や火災を防ぎます。

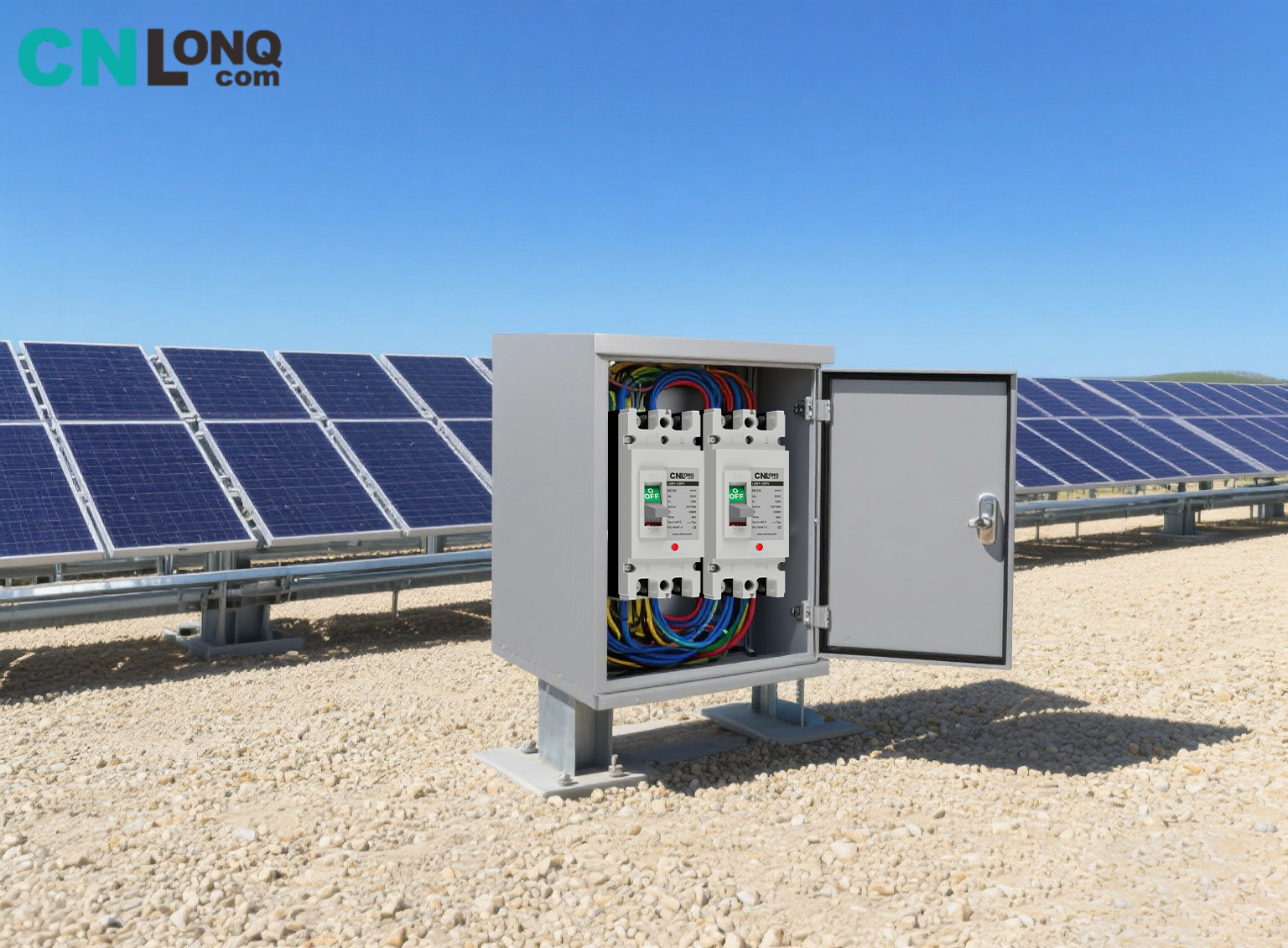

新エネルギー分野でも、彼らの役割は同様に重要です。 PV システムでは、MCCB は、PV アレイの出力回路を保護するためにコンバイナー ボックスとインバーター側に取り付けられます。エネルギー貯蔵システムでは、バッテリー回路を保護し、バッテリーの過充電や短絡などの安全上のリスクを防止し、クリーン エネルギーの利用を保護します。

別荘や大規模住宅などの民生用大電力シナリオでも、MCCB はセントラル エアコン、電気温水器、家全体の浄水システムなどの大電力家庭用機器を確実に保護し、通常の MCB の定格電流不足の問題を解決します。

V. 主な利点: MCCB が「好ましい選択肢」である理由

他の保護装置と比較して、MCCB には明確な利点があり、これが MCCB が広く使用される主な理由です。

優れた環境適応力が大きな特徴です。高強度の絶縁プラスチック筐体は、高温、低温、湿気、紫外線などの過酷な環境に耐えることができます。屋外の太陽光発電所であっても、地下の配電室であっても、MCCB は安定して動作でき、環境要因による老朽化や故障の可能性が低くなります。

高い信頼性はコア部品の精度に表れます。トリップユニットなどの主要部品は安定した精度を維持しており、長期使用でも誤動作や保護故障のリスクが少なく、回路の安全を継続的に保護します。

操作やメンテナンスが簡単なので敷居が低くなります。 MCCB は、コンパクトな構造と適度なサイズにより、設置時に複雑な工具を使用せずに、さまざまな配電機器に直接統合できます。毎日のメンテナンスには、エンクロージャの損傷や配線の緩みがないか定期的にチェックし、「トリップ ボタン」を年に 1 回手動でテストするだけで済みます。頻繁にコンポーネントを交換する必要がないため、運用コストとメンテナンス コストが大幅に削減されます。

さらに、優れた拡張性により、MCCB はインテリジェントなニーズに適応できます。補助接点や警報モジュールを追加することで、遠隔監視や障害警報な​​どの機能を実現でき、最新の配電システムにおけるインテリジェントな管理の要件を満たします。

VI.使用法とメンテナンス: 「ガーディアン」を長期間動作させるために

MCCB が長期にわたって安定した性能を維持するには、標準化された使用と定期的なメンテナンスが不可欠です。

設置基準を厳守する必要があります。配線時は接触不良による過熱を防ぐため、端子をしっかり締めてください。活線、中性線、接地線は正しく接続する必要があります。極性を逆にすると保護機能が無効になり、安全上の危険が生じる可能性があります。

日々のメンテナンスを怠ってはいけません。四半期ごとに筐体の損傷や亀裂、端子の緩みを確認することをお勧めします。毎年、「トリップ ボタン」を手動で押して、保護機能が正常に機能するかどうかをテストします。ボタンがトリップをトリガーしない場合は、適時に検査または交換する必要があります。

同時に、交換のタブーにも留意する必要があります。故障によるトリップ後は、やみくもにブレーカーをリセットしないでください。まず、障害の原因 (機器の過負荷や回線の短絡点など) を特定し、障害が解決した後にのみリセットしてください。ブレーカーが繰り返し落ちたり、筐体が損傷したりした場合は、明らかな外観損傷がなくても、直ちに交換する必要があります。機器の老朽化による安全上の事故につながる可能性があるため、「誤操作」は許可されません。

基本構造から中核機能、パラメータ選択から実用化に至るまで、MCCB は低電圧配電システムのための強固な「安全バリア」を構築します。これらを理解して正しく使用することで、回路の安全性がより確保され、生産や日常生活の安定稼働を強力にサポートします。
