DC結合箱の使用シナリオは何ですか?

の動作原理コンバイナボックス主に回路の接続と保護が含まれます。太陽光発電モジュールが DC 電力を生成する場合、モジュールはケーブルを介して結合ボックスの入力ポートに接続されます。コンバイナボックス内の回路は、この DC 電力を合成および分配し、合成された DC 電力をインバータまたは他の機器に出力します。結合プロセス中、結合ボックスは各太陽電池ストリングの電流、電圧、電力などのパラメータを監視し、短絡、逆接続、過電流に対する保護装置を実装します。

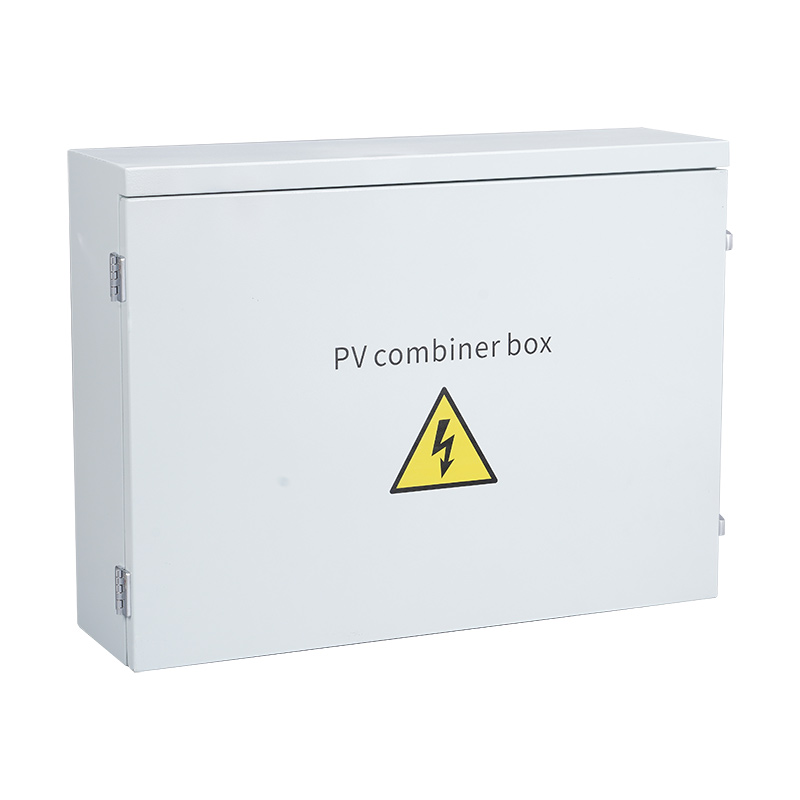

1. DC結合ボックス

これは複数を組み合わせる直流太陽電池アレイによって生成された電流をインバータの入力に供給します。系統への影響を軽減し、過剰な電圧によるインバータの損傷を防ぐために、通常はマルチチャネル並列接続が使用されます。インバータの入力 DC 電圧範囲に基づいて、同じ仕様の一定数の PV モジュールが直列に接続され、PV モジュール ストリングを形成します。これらのストリングは、PV アレイの避雷結合器ボックスに接続されます。その後、出力は避雷器と回路ブレーカーを経由して配線され、後続のインバータへの接続が容易になります。

2. AC結合ボックス

ストリングインバータで構成される太陽光発電システムに使用され、インバータの交流出力側と系統接続点・負荷の間に設置されます。入力回路ブレーカー、出力回路ブレーカー、AC 避雷器、およびオプションのインテリジェント監視機器 (システムの電圧、電流、電力、電力量およびその他の信号の監視) が装備されています。その主な機能は、複数のインバータの出力電流を結合し、AC グリッド接続側/負荷からの害からインバータを保護することです。これはインバータ出力の切断点として機能し、システムの安全性を向上させ、設置および保守担当者の安全を保護します。

コンバイナボックスの電気的設置に関する注意事項

(1) 専門の電気技術者のみが操作およびワイヤの接続を行うことができます。操作および配線は、国および地域の関連規格に準拠する必要があります。

(2) インストールする前にコンバイナボックス、絶縁抵抗計を使用して内部コンポーネントの絶縁テストを実行します。

(3) ボックス内のコンポーネントの配置と間隔は、関連する規制の規定に準拠し、試運転、操作、保守、検査、および安全な操作の要件を確保する必要があります。

(4) 入力と出力を逆に接続することはできません。

(5) PV 用避雷接続箱を太陽光発電システムに接続した後、避雷箱の接地端子を避雷接地線または母線に確実に接続してください。

(6) 外部配線を接続する場合は、配線が緩まないようにネジをしっかり締めてください。

(7) 色褪せないシステム図と必要な二次配線図は、ボックスの内側またはキャビネットのドアにしっかりと貼り付けてください。

(8) 配線には難燃性ケーブルを使用してください。良好な接触を確保するには、きちんと、美しく、しっかりと取り付けられるように配置する必要があります。
