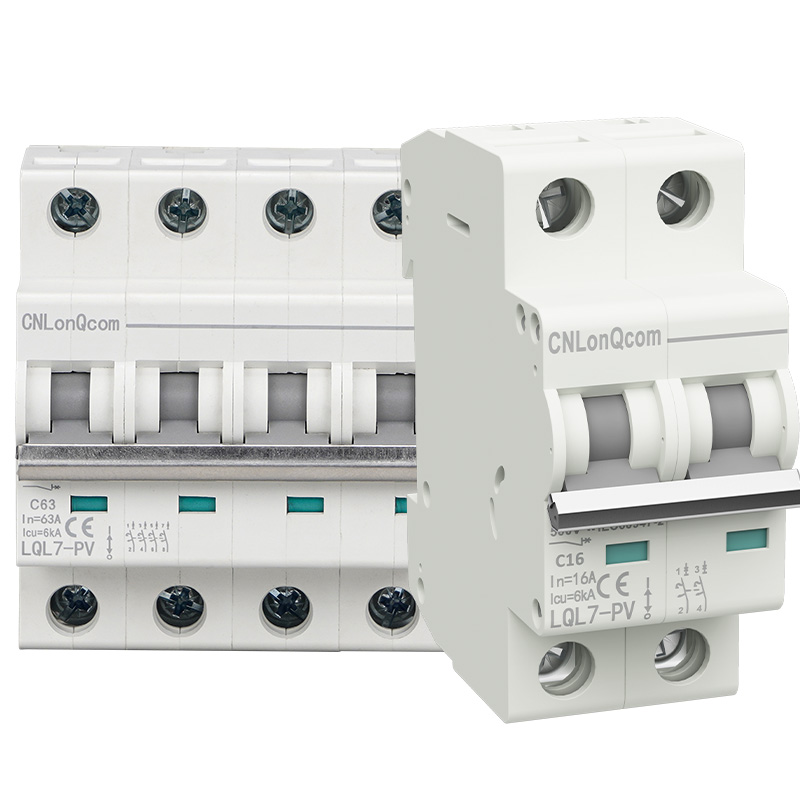

直流遮断器 LQL7-PV

CNLonQcom DC サーキットブレーカー LQL7-PV 1P 2P 3P 4P 35mm DIN レールマウント、太陽光発電システムの過負荷および短絡保護用
●定格電圧：DC300V/600V/900V/1200V
●定格電流：6A/10A/16A/20A/25A/32A/40A/50A/63A
●遮断容量Icu：10kA
●極数：1P/2P/3P/4P
●シェル材質：PA
●導体材質：銅
●認証：CE、ROHS、ISO9001

モデル:LQL7-PV

お問い合わせを送信

Alibaba

製品説明

カスタマイズを受け入れる DC サーキットブレーカー LQL7-PV は、回路遮断、短絡保護、調整、保護の機能を提供し、電気機器の寿命を効果的に延ばします。

過負荷、短絡、その他の電気的故障による損傷から電気機器を保護します。
1.DCサーキットブレーカーは、アーク故障や溶融の発生を効果的に防ぎます。
2.電気加熱障害の防止に役立ちます。
3.摂氏-40度から摂氏80度までの極端な環境に適しています。
4.屋外設置用にIP65耐紫外線エンクロージャを装備。

製品仕様表

LQL7-PV シリーズサーキットブレーカ		LQL7-PV
フレーム度定格電流(A)		63
		電気的性能
定格動作電圧 (V DC)		1P：DC250V 2P：DC550V 3P：DC750V 4P：DC1000V
定格電流 (A)		6-10-16-20-25-32-40-50-63
定格絶縁電圧 Ui (V DC)		1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V
衝撃電圧 Uimp (kV)		4
極限遮断容量 lcu (kA)		6	6	6	6
実行破壊容量 lcs (%lcu)		75%	75%	75%	75%
カーブタイプ		C
旅行タイプ		熱磁気
機械式	実際の平均値	20000
	基準値	8500
電気	実際の平均値	2500
	基準値	1500
		制御と表示
シャントリリース (SHT)		オプション
不足電圧解除(UNT)
補助接点（AX）
警報接点(AL)
		接続と設置
配線容量(mm2)		≤ 32A、1~25mm2、1 ≥ 40A、10~35mm2
周囲温度（℃）		-90
高度		≤ 2000
相対加湿		≤ 95%
汚染レベル		3
設置環境		明らかな衝撃や振動がないこと
設置カテゴリー		クラスⅢ
インストール		DIN規格レール

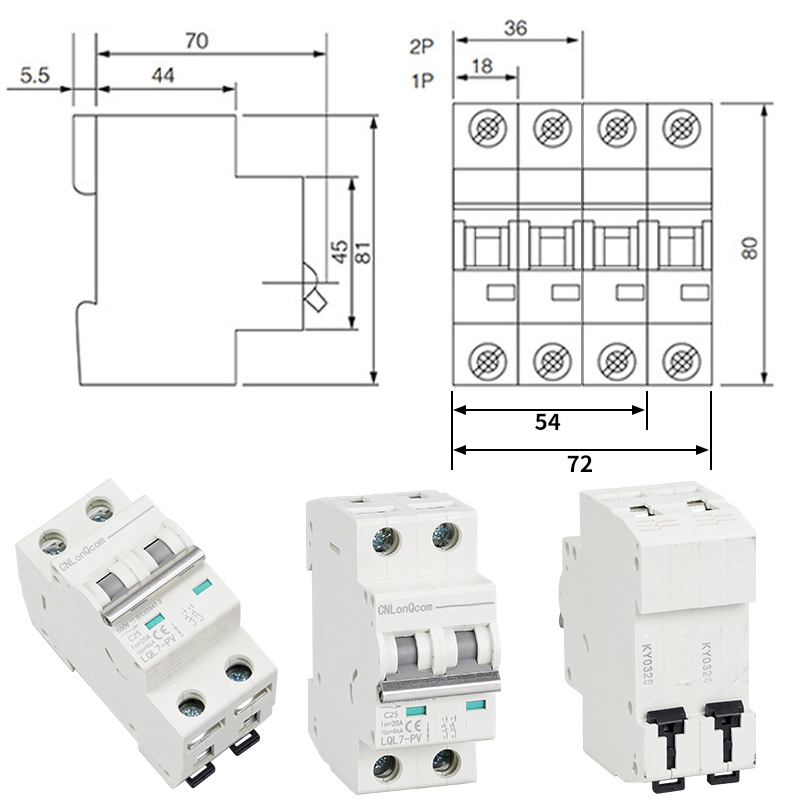

寸法(mm)

製品の主要イメージ、設計図、適用シナリオ。
