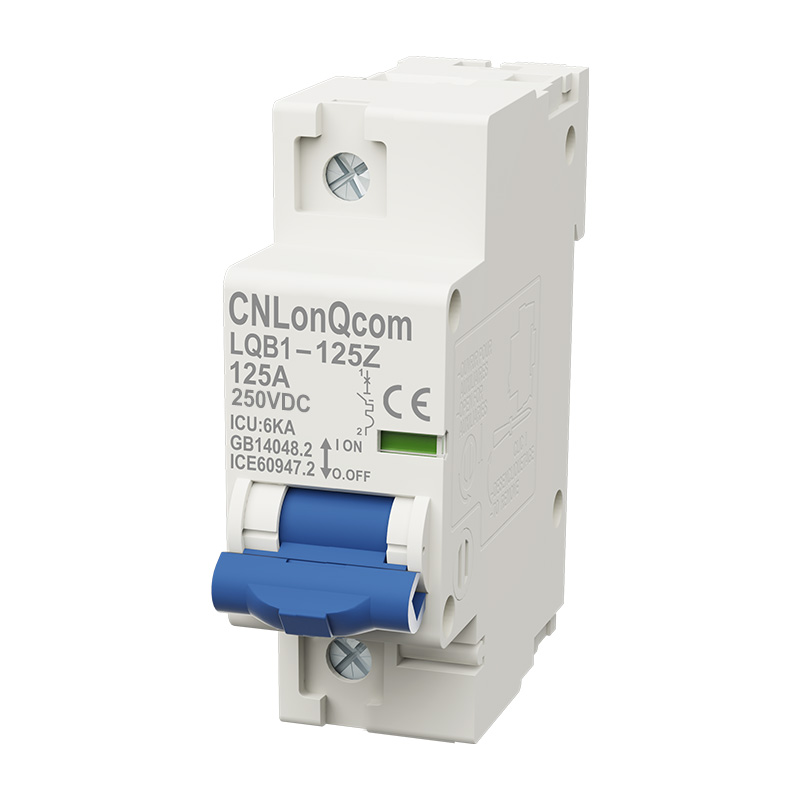

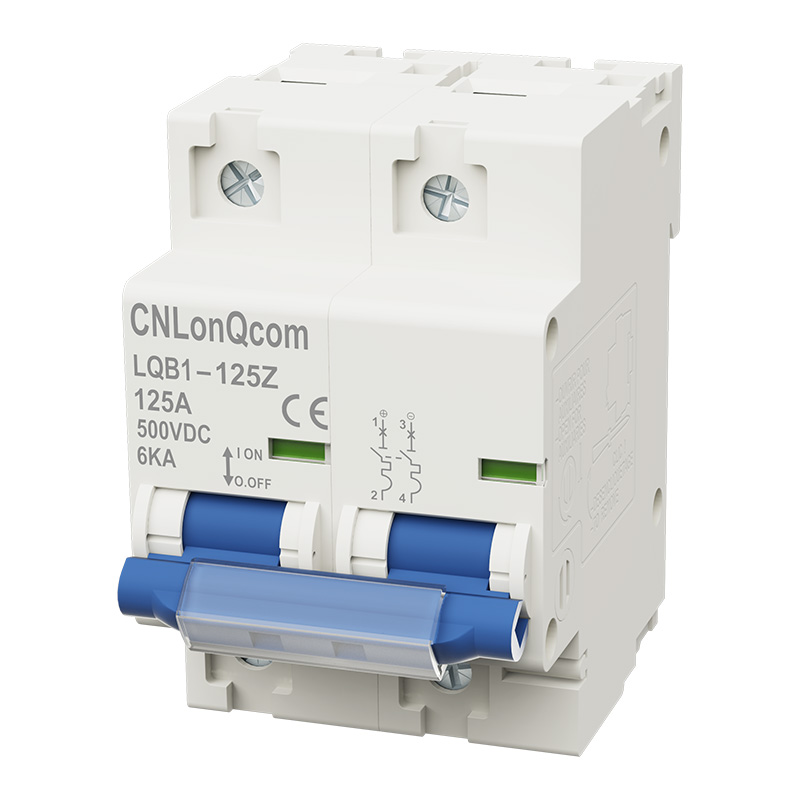

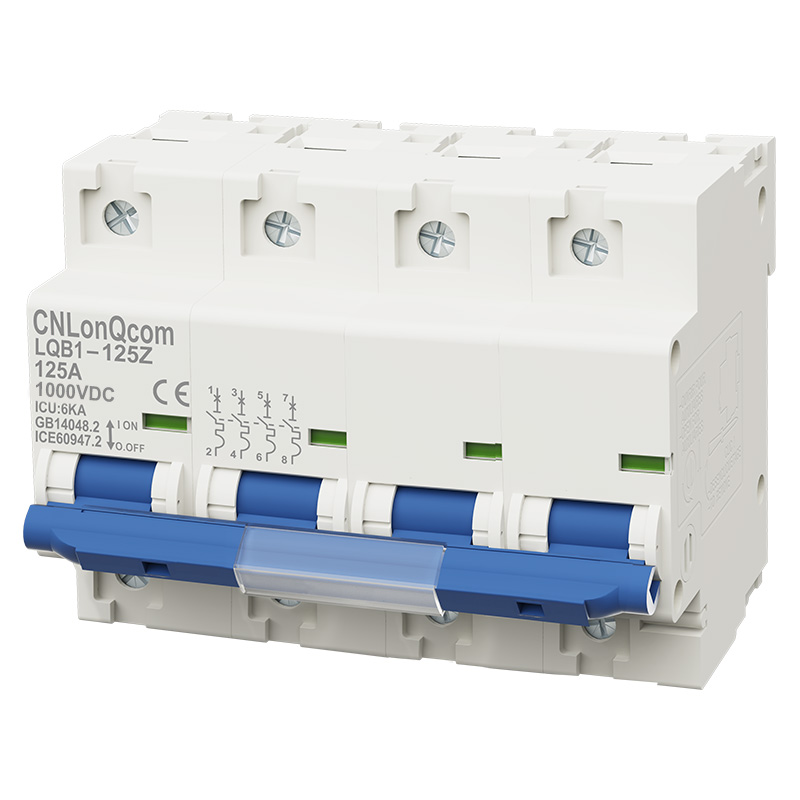

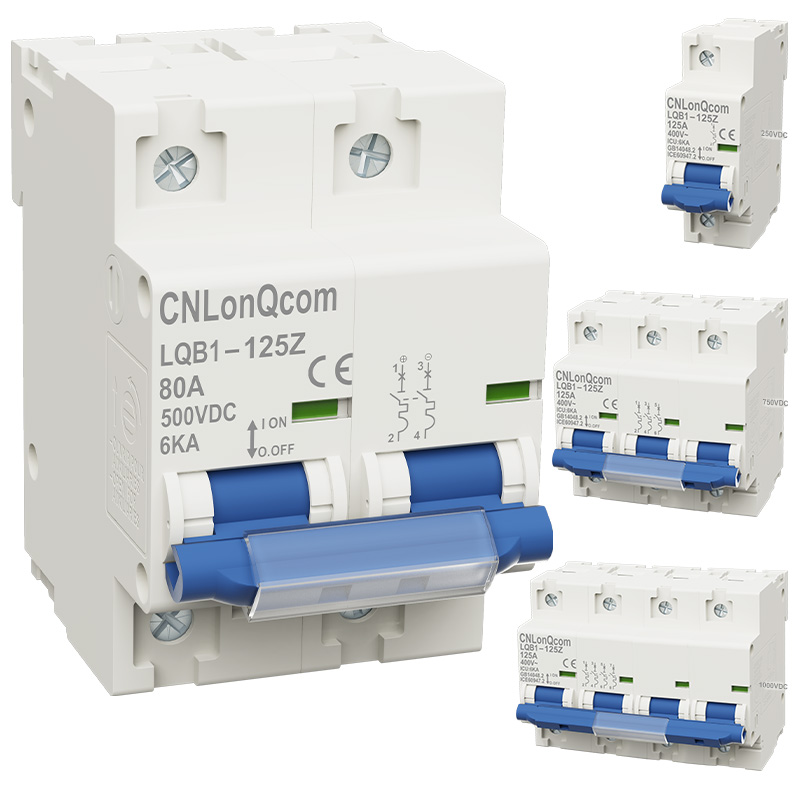

直流サーキットブレーカ LQB1-125Z

CNLonQcom は、DC サーキットブレーカー LQB1-125Z の製造を専門とする中国の工場です。これらのサーキットブレーカーは、太陽光発電蓄電池システムや直流回路の過電流保護と制御に使用されます。 10A、16A、32A、40A、50A、63A、80A、100A、125Aなど、さまざまな定格電流で入手できます。

モデル:LQB1-125Z

お問い合わせを送信

製品説明

カスタマイズを受け入れる DC サーキットブレーカー LQB1-125Z は、回路遮断、短絡保護、調整、保護の機能を提供し、電気機器の寿命を効果的に延ばします。

過負荷、短絡、その他の電気的故障による損傷から電気機器を保護します。
1.DCサーキットブレーカーは、アーク故障や溶融の発生を効果的に防ぎます。
2.電気加熱障害の防止に役立ちます。
3.摂氏-40度から摂氏80度までの極端な環境に適しています。
4.屋外設置用にIP65耐紫外線エンクロージャを装備。

製品仕様表

LQB1-125Z シリーズサーキットブレーカ		LQB1-125Z
フレーム度定格電流(A)		125
		電気的性能
定格動作電圧 (V DC)		1P：DC250V 2P：DC550V 3P：DC750V 4P：DC1000V
定格電流 (A)		125
定格絶縁電圧 Ui (V DC)		1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V
衝撃電圧 Uimp (kV)		4
極限遮断容量 lcu (kA)		6	6	6	6
実行破壊容量 lcs (%lcu)		75%	75%	75%	75%
カーブタイプ		C
旅行タイプ		熱磁気
機械式	実際の平均値	20000
	基準値	8500
電気の	実際の平均値	2500
	基準値	1500
		制御と表示
シャントリリース (SHT)		オプション
不足電圧解除(UNT)
補助接点（AX）
警報接点(AL)
		接続と設置
配線容量(mm2)		≤ 32A、1~25mm2、1 ≥ 40A、10~35mm2
周囲温度（℃）		-90
高度		≤ 2000
相対加湿		≤ 95%
汚染レベル		3
設置環境		明らかな衝撃や振動がないこと
設置カテゴリー		クラスⅢ
インストール		DIN規格レール
