スイッチの配電モジュール2p/4pを切断します

技術データ
モデル	lonq-40.x lonq-40.i lonq-40.f
タイプ	PV DC切断アイソレータスイッチ
弦	2 in 2 Outまたは2 in 1 Outまたは1に1 Outまたは1に1
（a）の定格電流	32	32	32	32	32	23
定格作業電圧ue（v）	300	600	800	1000	1200	1500
定格断熱電圧UI（V）	1500V
ポール	4p
定格インパルスに耐える電圧uimp（kv）	8
短時間の耐用年数現在のICW（KA）	1
配線方法	非極性
標準	IEC/EN60947-3 GB/T 14048.3
インソール機能	はい
難燃性グレード	UL94V-0
住宅資料	PA
導体材料	銀メッキの銅
品質証明書	tuv
機械的生活（時間）	20000
電気寿命（時間）	6000
ノブ位置	9時間で、12時間で
動作温度	-40℃〜 +85℃
湿度	≤95％
高度	2000m
インストール	35mm dinレール
パッケージングの詳細	内側のボックスごとに1pc、カートンあたり50％
配線図に連絡してください
メソッドコードを接続します	回路タイプ		勝利図		Diagarmをロードします
2p（a2）	1つの文字列の2つの極、1荷重
2p（a4）	1つの文字列の2つの極、合計2荷重
4p（4t）	1つの文字列の4ポール
4p（4b）	1つの文字列の4ポール
4p（4s）	1つの文字列の4ポール

PV切断
内蔵スイッチ

DC1200V 32A 2IN 2OUT

lsolation回路

過電圧保護

短絡保護

素材：PA

IP66耐久性

UV抵抗

難燃剤

非極性

-40℃〜 +85℃

サイズ

L*W*H：71.5*65.7*105（mm）

LONQ-40.x

LONQ-40.I

LONQ-40.F

しっかりしたパッケージ

破損した商品の交換を保証します

1内側のボックス内の製品

肥厚したクラフト紙の3層

2アウトターボックス

5層の波形余分な硬い硬化

3配達

迅速な出荷

モデル	ポール	内側のボックス （PCS/CM）	アウトターボックス （cm）	数量 （PCS）	G.W. （kgs）
LONQ-40.2-2-	4p	1/26*10.8*12	57.5*27.5*49.5	20	21

完全に認定されています

高品質で低価格のブランドソースメーカー

注：詳細については、お問い合わせください

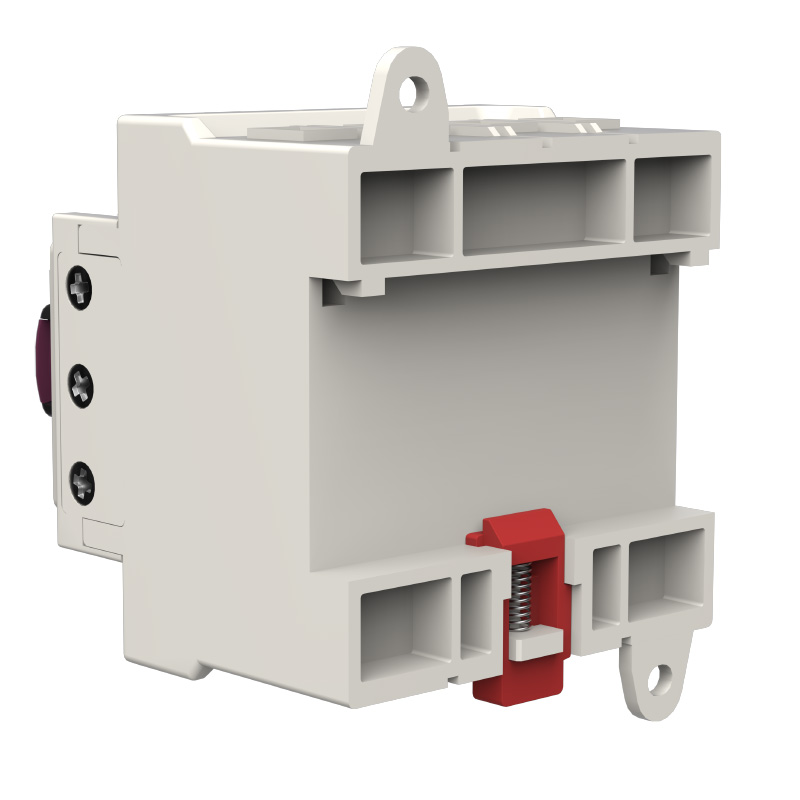

取り付けと配線

インストールと分解

レールから

安定した環境に35mmのDINレールを水平に取り付けます。

インストール

din dinレールの切断スイッチスロットをハングします
②。切断スイッチの下端をDINレールにプッシュします

分解

①。スイッチを上にプッシュします
witch魔術の上端をdinレールから外します

ワイヤーを接続します

1 in 1 out

1 in 1 out

1 in 1 out

2 in 2 out

ヒント：
非極性配線設計、さまざまな配線方法、 より多くの接続方法が私たちに連絡することができます！

製品の詳細

難燃剤

高度に適応性があります

耐衝撃性

速いアーク消火、
最大1500Vまでの断熱電圧

腐食-
耐性のネジ

塩スプレーを渡します
48時間テストします
腐食なし

厚い銅
シルバーメッキコンタクト

より良い導電性
および安定性

磁石

高速アーク
消火

PAハウジング

耐久性、
UL 94V-0
難燃剤

アプリケーションシナリオ

製品ファミリ

（注：必要な穴）

モデル化：

LQNQ-40

弦：

1文字列

詳細をご覧ください

モデル化：

LQNQ-40.1PV

弦：

1文字列

詳細をご覧ください

モデル化：

LQNQ-40.2PV

弦：

2文字列

詳細をご覧ください

（注：配線が必要です）

モデル化：

LQNQ-40.M12

弦：

1文字列

詳細をご覧ください

（注：配線が必要です）

モデル化：

LQNQ-40.M20

弦：

1または2文字列

詳細をご覧ください

（注：組み込み - スイッチ）

モデル化：

LQNQ-40.2-2

弦：

2文字列

詳細をご覧ください

（注：組み込み - スイッチ）

モデル化：

LQNQ-40.x

弦：

1または2文字列

詳細をご覧ください

モデル化：

LQNQ-40.I

弦：

1または2文字列

詳細をご覧ください

（注：PVアクセサリー）

モデル化：

PVコネクタ

定格現在：

6a〜60a

詳細をご覧ください

CNLONQCOMのグローバルレイアウト

私たちのエージェントになることへようこそ

エージェントに以下を提供します。

1.より有利な価格
2。展示/販売チャネル
3。エリア価格保護
4。OEM/ODMサポート
5。技術とアクセサリーのサポート
6。年間販売目標のリベート

●CNLONQCOMは、1kWから20kWの範囲の住宅または商用の太陽光発電システム向けに設計された切断スイッチ電力配電モジュール2P/4Pの生産を専門とするメーカーです。これらのスイッチは、ソーラーパネルと充電コントローラー、ソーラーパネル、インバーター、またはソーラーパネル自体の間に設置することを目的としています。

●ソーラーコネクタを備えた事前に配線のPVスイッチディスコネクタを備えた当社の製品は、より速く、より安全な設置を可能にします。定格電流の最大8倍の負荷を切断する機能により、修理、メンテナンス、検査、設置などの電気分離を必要とする機会に理想的な選択肢です。

●さらに、切断スイッチ分布モジュール2P/4Pは、UL94V-0難燃性定格、UV耐性を備えたPAハウジングで作られており、導体は低熱発生のために銀メッキを含む厚い銅で作られています。

●PVスイッチディスコネクタとソーラーコネクタの互換性により、RV、船舶、およびオフグリッド/オングリッドソーラーシステムの太陽光発電システムに適しています。独立した囲まれたアイソレータスイッチとそれを保証する南京錠を備えた包括的な保護を提供します
