PVコンバイナーボックス1 in 1 Out DC500V

CNLONQCOM IP65 PVコンバイナーボックス1 IN 1 OUT DC500V/600V/800Vサーキットブレーカーとサージ稲妻保護と屋外ソーラーパネルDCシステム、RV、ホーム、ボートのヒューズ
●定格電圧：DC500V600V/800V
●定格電流：6/10/16/20/25/32/40/50/63a
●文字列：1in 1out
●文字列あたりの最大入力電流：6/10/15/20/25/30A
●文字列あたりの最大出力電流：6/10/16/20/25/32/40/63/80/100/125a
●コネクタ：MC-4またはPG
●標準：IEC60269-6、IEC60947-2、IEC61643-1
●住宅材料：PC+ABS
●証明書：CE、IP65、ROHS、ISO9001

モデル:LQX 1/1B.8H DC500V/600V/800V

お問い合わせを送信

製品説明

技術データ
モデル	LQX 1/1B.8H DC500V/600V/800V
タイプ	MCBとSPDおよびヒューズ
弦	1 in 1 out
定格電圧UE（V）	DC500/600/800
文字列あたりの最大入力電流（a）	6/10/15/20/25/30オプション
文字列あたりの最大出力電流（a）	10/16/20/25/32/40/50/63/80/100/125オプション
品質証明書	CE、ISO9001
標準	IEC60947-2、IEC61643-1 、IEC60269-6
ミニチュアサーキットブレーカー（MCB）		サージプロテクター（SPD）
フレーム度評価電流（a）	63/125	（8/20）us（ka）	20
（a）の定格電流	10/16/20/25/32/40/50/63/80/100/125オプション	imax（8/20）us（ka）	40
定格電圧UE（V）	DC500/600/800	定格電圧UE（V）	DC500/600/800
定格断熱電圧UI（V）	DC1000	電圧保護レベル（KV）	2.0/2.5
インパルスに耐える電圧UIMP（kv）	4	ポール	2p
破壊容量ICU（KA）	6	住宅資料	PA
ランスブリークキャパシティLCS（LCU）	75％	チップの厚さ（mm）	6
曲線タイプ	C	ヒューズ
ポール	2	（a）の定格電流	6/10/15/20/25/30オプション
配線モード	極性はありません。	定格電圧UE（V）	DC1000
住宅資料	PA	ポール	2p
導体材料	銅	ヒューズサイズ（mm）	10*38
機械的生活（Maxtimes）	20000	住宅資料	PA
電気寿命（Maxtimes）	6000	環境
プリインストールされたPVケーブル		動作温度	-25 ℃〜 +60℃
ケーブルの直径	6.1mm	湿度	≤95％
最大電圧（V）	1500	高度	2000m
最大電流（a）	55	インストール	壁の取り付け
ハウジング
材料	PC+ABS
保護レベル	IP65
インパクト保護レベル	IK10
入力または出力コネクタ	PGまたはMC-4コネクタ

PVコンビナーボックス

●1 in 1 OUT●DC 500V/600V/800V●6〜125A

IP65

稲妻保護
過電圧
過電流
短絡
保護
IP65防水
銅導体
プラグアンドプレイ
無料の設計ソリューション

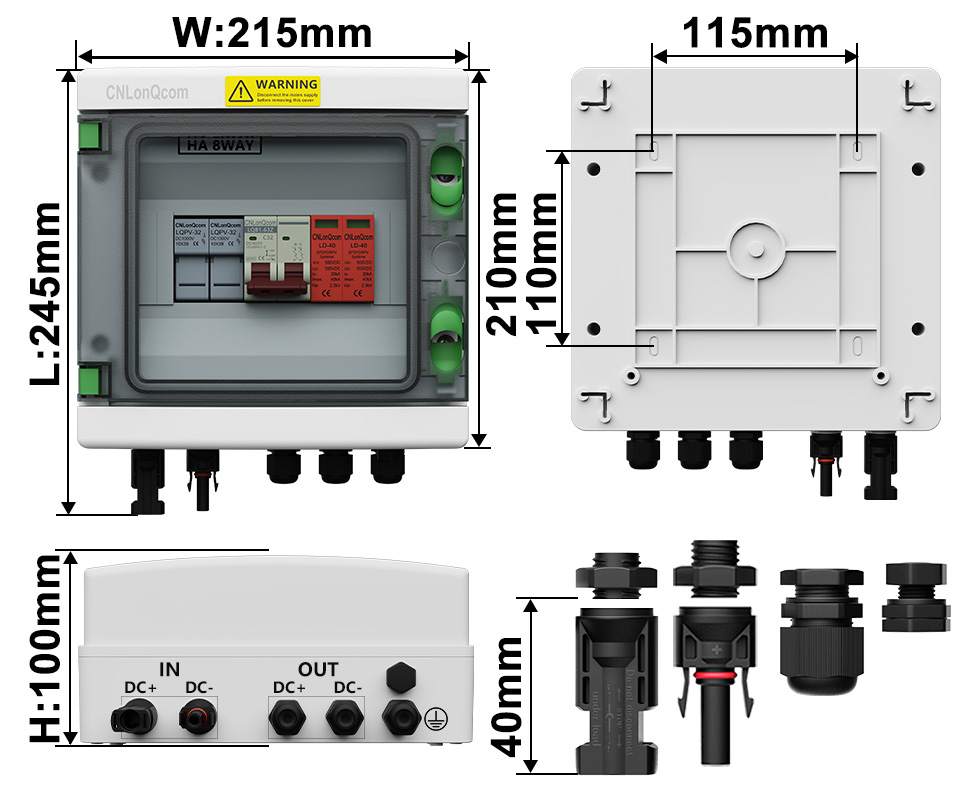

サイズ

LWH：245215100（mm）

心の安らぎのために、機械的にアップグレードされた圧着プロセス

ヒント：
MC-4コネクタのインストールには、事前にインストールされたケーブルがあります。 PGコネクタにはありません
defauts定格の電流直径に応じてデフォルトでプル接続されたケーブル 4〜20mmの²変更または顧客の要件に応じて

しっかりしたパッケージ

破損した商品の交換を保証します

1内側のボックス内の製品

肥厚したクラフト紙の3層

2アウトターボックス

5層の波形余分な硬い硬化

3配達

迅速な出荷

モデル	文字列	内側のボックス（PCS/CM）	アウトターボックス（cm）	数量（PCS）	G.W. （kgs）
LONQ-40.2-1	2インチ1アウト	1/2610.812	57.527.549.5	20	21

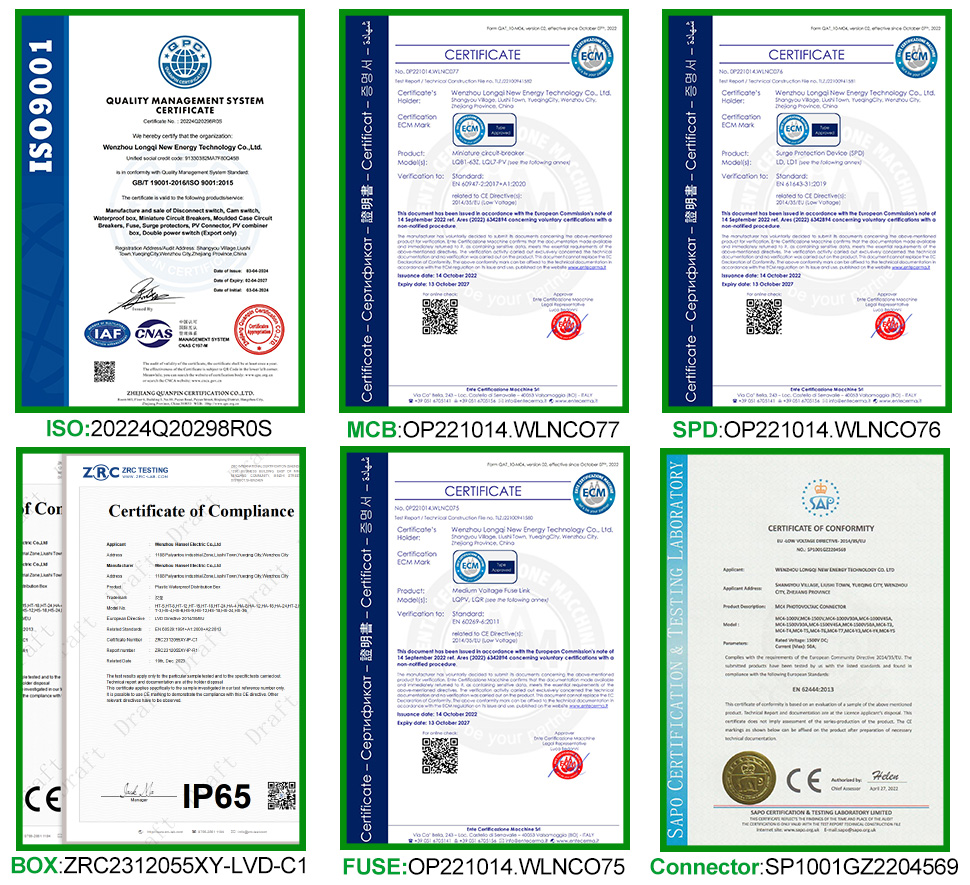

完全に認定されています

高品質で低価格のブランドソースメーカー

ISO：20224Q20298ROS
MCB：op221014.wlnco77
SPD：op221014.wlnc076
箱：ZRC2312055XY-LVD-C1
ヒューズ：op221014.wlnco75
コネクタ：SP1001GZ2204569

ヒント：詳細については、お問い合わせください

ationと配線を取り付けます

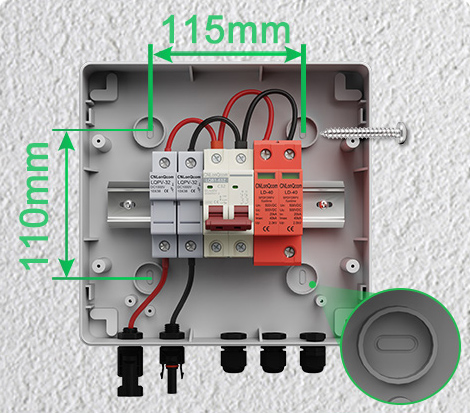

インストール

1.perferation

ドリルで壁の穴を切る拡張チューブの挿入。
2.壁の取り付け

ネジで箱を壁に取り付けますこれらの4つの穴を通して。

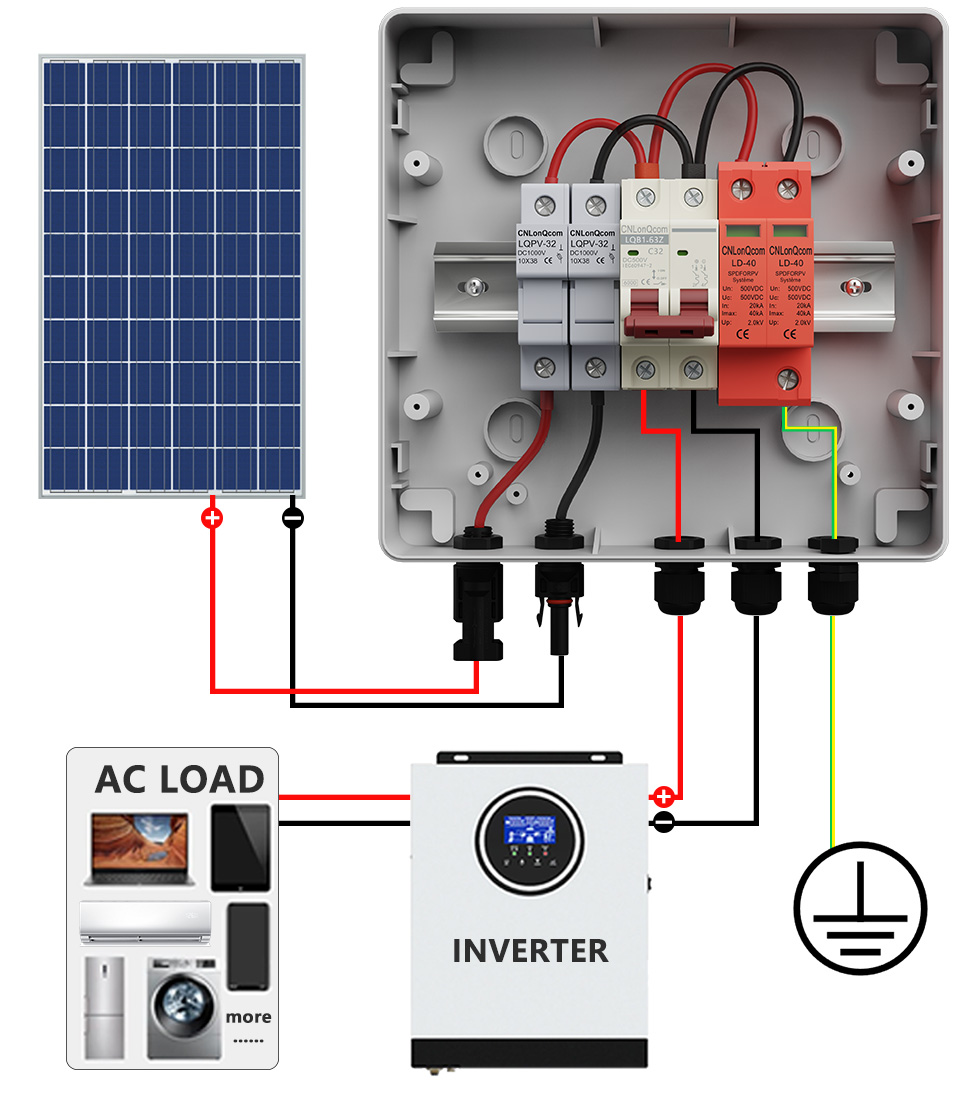

1分の1アウト配線

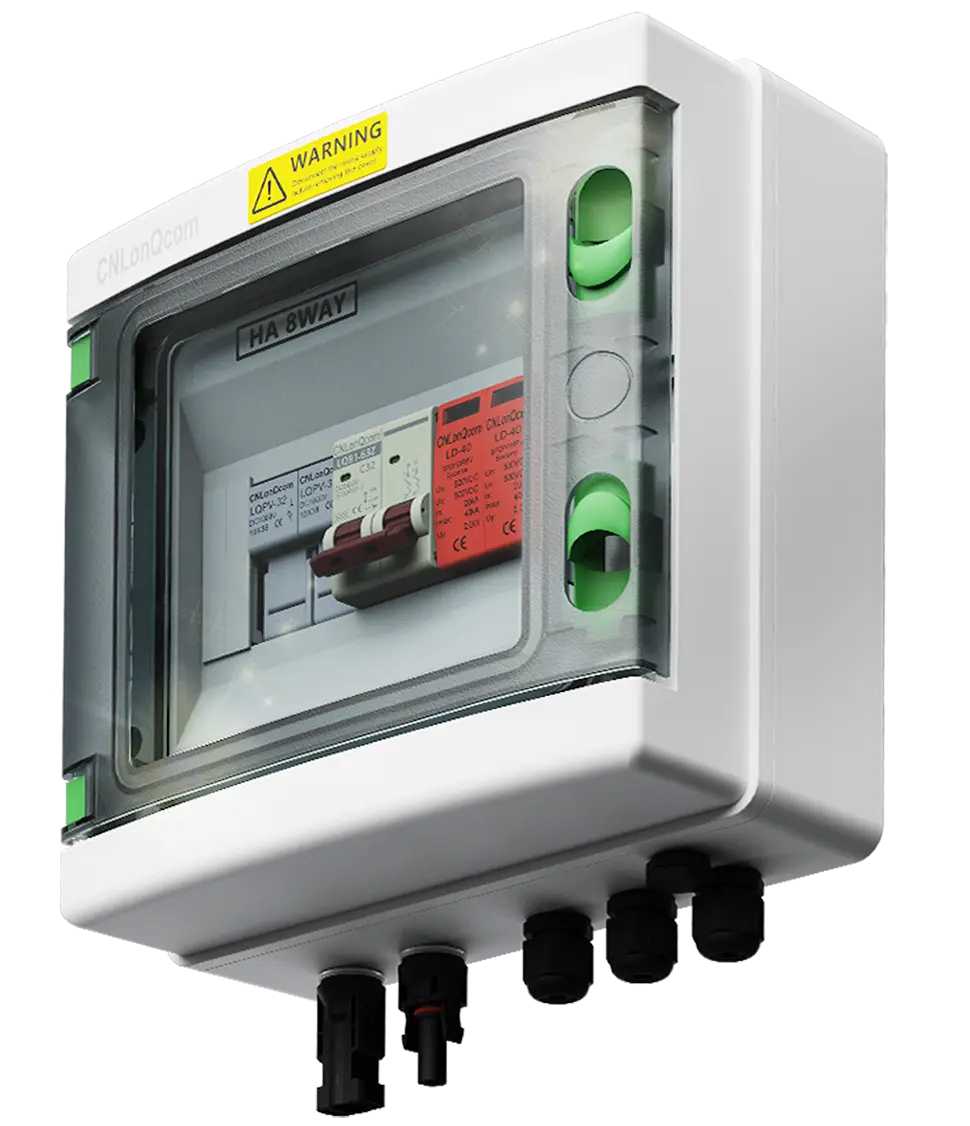

製品の詳細

防水グレードIP65

いくつかのシミュレーション防水テストの後、
製品が保護レベルIP65を満たすことを確認します

炎
遅延剤

炎症性
UV耐性
PC+ABSシェル

シェルはPC+ABS材料でできています、
日光を恐れない。
抵抗する
暑さと寒い

-25°C〜+60°Cでの通常の動作

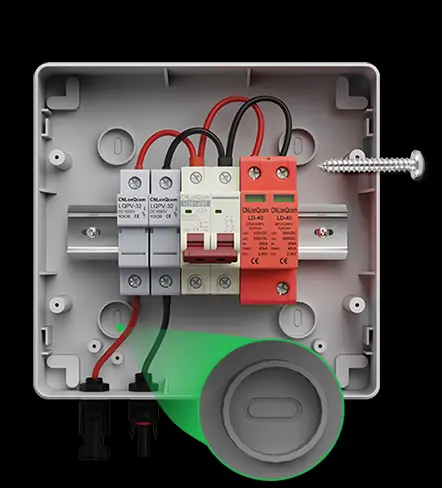

防水
アザラシ

内部の2つの防水シール
そして外

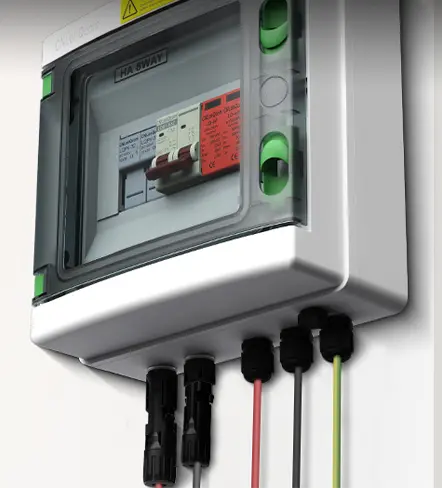

プラグアンドプレイ

PVまたはPGコネクタを装備しています
迅速な接続のため
壁の取り付け

4つの角にしっかりと取り付けられている、
しっかりしていて、落ちない

DC回路ブレーカー

定格電圧	DC 500V
定格電流	10〜125a
ポール	2p
標準	IEC 60947-2
証明書	ce

DCサージプロテクター

定格電圧	DC 500V
排出電流	20 / 40ka
ポール	2p
標準	IEC 61643-31
証明書	ce

DCヒューズ

定格電圧	DC 1000V
定格電流	6-30A
ヒューズサイズ	10*38mm
標準	IEC 60269-6
証明書	ce

アプリケーションシナイリー10

CNLONQCOMのHAシリーズプラスチックPVコンバイナーボックス1 in 1 Out DC500Vは、密閉された構造を備えたPC+ABS防水ケースを備えています。過負荷保護、短絡保護、過電圧保護、ほこり、湿気、稲妻保護.

HAシリーズの内部コンポーネントプラスチックPVコンバイナーボックス1 in 1 Out DC500V/600V/800V2P MCB、2P SPD、2Pヒューズ、PAシェルで作られています。

SPDモジュールとヒューズコアは、損傷したときにカバーを削除せずに迅速に交換できます。

CNLONQCOMのHAシリーズプラスチックPVコンバイナーボックス1 in 1 OUT DC500V/600V/800Vは、主にPVシステムの保護に使用され、オフグリッドまたはグリッド接続システムでよく使用されます。のようなPVパネル、RV、ボート、屋外PV、世帯など.

PVコンバイナーボックス1 in 1 Out DC500V/600V/800Vインバーターとソーラーパネルを損傷から効果的に保護し、火災から送信します.
